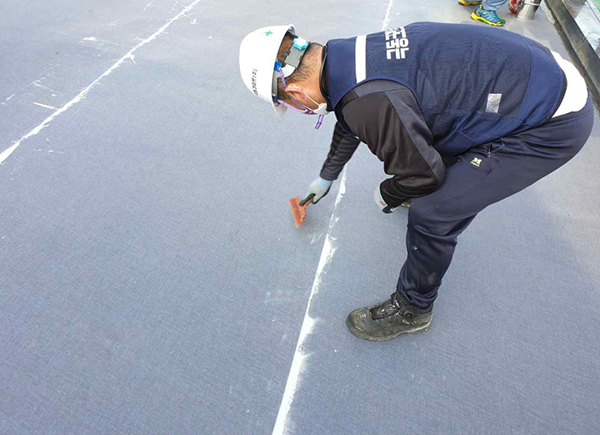

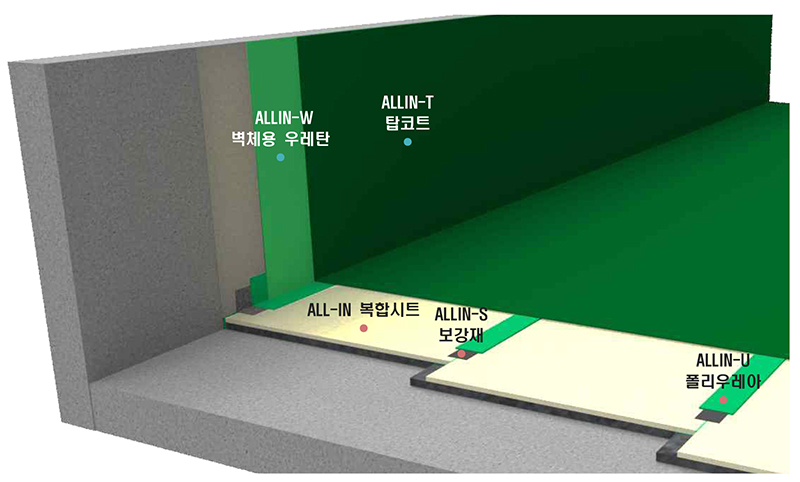

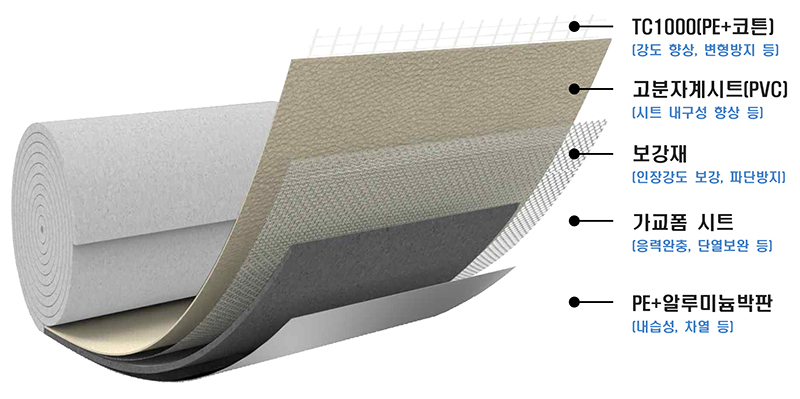

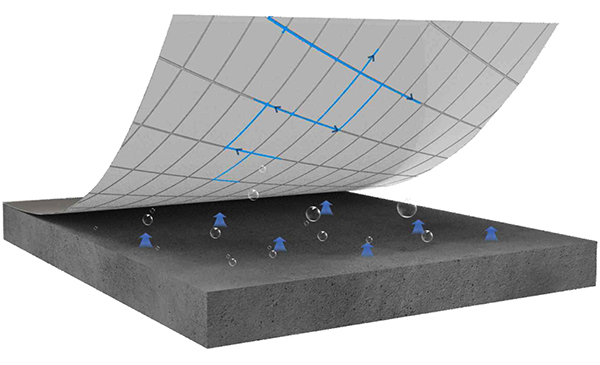

PVC보강형 방수시트에 가교폼시트를 결합한 ALL-IN 시스템 복합방수공법 김정현 기자 입력 2024-04-22 (월) 13:59  수작업용 폴리우레아 개발…기계화 장비 배제 접합부 시공성 및 수밀 안정성 강화 시공현장의 안전성을 강화하면서도 방수층의 수밀성능과 방근성능을 강화한 수작업형 폴리우레아 복합방수공법이 나왔다. 신기술은 PVC보강 고분자계시트에 가교폼시트를 결합한 복합시트에 방수·방근 성능을 확보한 것이 특징이다. 시트 하부면은 사선형태 음각으로 구성되어 수증기를 일정 간격으로 분산시켜 방수층의 부풀음을 방지하고 누수 확산을 구간별로 제어할 수 있다. 또한 접합부는 수작업형 폴리우레아를 적용하여 누구나 쉽게 시공이 가능하고 시공품질 관리가 용이하다. ALL-IN 시스템 복합방수공법은 내구성을 향상시킨 복합시트로 구성되어 별도의 추가 방수층을 형성하지 않고도 수밀성능과 방근성능을 확보할 수 있다. 건물 환경을 관리하는 역할을 하는 방근성능은 건물 내부의 온도와 습도를 조절하여 쾌적한 환경을 유지하며 건물 내부 공기의 질을 개선하는데 도움을 준다. 또한 방근은 습기로 인한 곰팡이나 부식을 예방하여 건물의 내구성과 사용자 편의성을 강화하는데 중요한 역할을 한다. 복합시트 접합부는 수작업형 폴리우레아를 적용하여 별도의 장비 없이 쉽게 시공이 가능하다. 속경성 경화로 별도의 보양이나 양생을 필요로 하지 않는다. 이에 따라 신기술은 기존기술에서 불가피하던 양생시간을 단축할 수 있다. 극동크리트㈜와 ㈜행림종합건축사사무소, 동서하이테크㈜가 개발한 PVC보강형 방수시트에 가교폼시트를 결합한 복합방수시트와 접합부에 수작업형 폴리우레아를 활용한 복합방수공법은 이러한 기술력을 인정받아 건설신기술 제976호로 지정됐다. 보호기간은 2031년 12월 4일까지 8년이다. ■ 기술개발자 · 극동크리트㈜ (대표자 조경애) 서울특별시 동작구 보라매로 5길 51 402호 (롯데타워) www.kdcrete.com · ㈜행림종합건축사사무소 (대표자 이용호) 경기도 안양시 동안구 흥안대로 516 (관양동) www.haenglim.com · 동서하이테크㈜ (대표자 여도환) 경기도 파주시 적성면 율곡로 1464-58, 2동 ■ 건설신기술 제976호 보호 기간 : 2023. 12. 05 ~ 2031. 12. 04.(8년)   폴리우레아 도막방수, 접합부 수밀 안정성 강화 신기술의 특징을 살펴보면 먼저 접합부 수밀 안정성이 강화됐다. 개량된 폴리우레아 도막방수재를 활용하여 기존기술 대비 안정적인 방수성능으로 방수시트 접합부에 높은 수밀성을 보인다. 또한 시공성을 개선하고 일체화했다. 기존기술은 기계화 장비를 활용하여 스프레이 방식으로 시공되었으나 신기술은 수작업이 가능하도록 물성과 경화시간을 조절한 수작업용 폴리우레아를 개발하여 복합시트 접합부에 시공 최적화가 가능하다. 비산문제 해소, 공사기간 단축 이러한 수작업 시공방법 개발로 인하여 기존 스프레이 공법에서 발생하던 비산 문제를 해소할 수 있다. 뿜칠시 비산먼지가 발생하면 주변 인근 지역에서 민원이 발생할 수 있어 보양을 필요로 하는데 신기술은 이러한 문제를 근본적으로 해결하여 시공현장 관리 및 민원발생 우려를 최소화했다. 아울러 개량된 속경성으로 공사기간을 단축하면서도 시공 품질을 확보할 수 있으며 시공 이후 품질관리에도 용이하다. 이처럼 신기술은 바탕 정리를 제외하고 단 3공정으로 시공할 수 있다. 별도의 중도 공정을 필요로 하지 않으며 수작업 폴리우레아 사용으로 양생 시간이 불필요하다. 또한 최소 시공기간은 단 1일로 시공성을 확보하면서도 방수성능과 방근성능 및 열차단성능을 확보할 수 있다. 사용자 안전성 및 환경성 확보 또한 신기술은 무용제 재료 사용으로 작업자와 사용자의 안전을 확보할 수 있다. 화기 및 위험장비가 필요없는 다층구조의 복합시트를 개발하여 구조적 안정성과 유지관리 편의성을 강화한 것이다. 다층구조의 복합시트는 상하 중첩형 반턱 접합부와 사선형 음각구조 탈기로 설계되었으며 수작업형 폴리우레아가 도입됐다. 이에 따라 별도의 장비나 장치를 필요로 하지 않으며 도막의 양생 시간이 불필요하여 보수시간을 단축할 수 있다. 또한 폐 PVC를 재활용하여 무용제 기준의 방수기술을 실현했다. 1,000㎡ 기준 945㎏의 폐 PVC를 재활용한다. 이에 따라 기존기술 대비 CO2 배출량을 약 70% 감축할 수 있다. 이러한 기술력을 바탕으로 시공단가는 기존기술 대비 7.5% 절감이 가능하고 유지관리비는 17% 절감할 수 있다. 경제성을 확보하면서도 방수내구성을 강화한 것이다. 인장강도와 인열강도, 온도의존성은 기술기술 대비 2배 향상됐다. 아울러 발포폼을 개량하여 기존 무가교 발포폼 대비 30% 수축을 저감할 수 있다. 또한 습기가 자유롭게 이동하면서 배출될 수 있도록 탈기 시스템과 차열 시스템이 강화됐다.  경화과정 해결한 복합방수공법 국내 방수공법은 방수시트와 도막방수재가 겹침 시공되는 복합방수공법이 주로 활용되고 있다. 복합방수공법은 도막과 시트의 장단점을 상호 보완하는 공법이지만 시공방법이 복잡한 단점이 있다. 이에 따라 공법에 대한 이해도와 숙련도가 부족한 작업자가 시공을 할 경우 양생 불량, 접합부 보강 직포 들뜸, 방수시공 하자, 누수 등이 발생할 수 있다. 방수공사는 시트, 도막, 조인트 처리 등 다수의 공정이 일체화되어 성능을 발휘하는 연결된 공사다. 이에 따라 방수작업자의 정밀한 시공이 안정적인 방수품질을 좌우하게 된다. 방수공사에서 일반적으로 사용되고 있는 폴리우레탄 도막방수재 또한 적정두께 미확보와 긴 경화시간 등으로 인하여 LH공사 및 SH공사 전문시방서에서 자취를 감추고 있다. 특히 바탕면 도포 이후 약 24시간 이상 경화시간이 필요하여 시공 이후 이물질이나 곤충 등으로 의해 방수층 표면이 손상되어 취약부가 발생할 수 있고 경화과정에서 불규칙한 바탕면으로 인하여 균일한 두께 확보가 어려운 단점이 있다. 이는 방수 취약부위로 작용하여 상대적으로 도막두께가 얇은 부위가 부풀어 오르는 에어포켓 현상이 발생하여 콘크리트 구조물 거동에 의한 파단 등 각종 손상이 발생할 수 있다. 아울러 폴리우레아 도막방수재는 스프레이 기계화 장비를 사용하여 대규모 공간에서 시공이 용이하지만 원활한 혼합을 위해 재료를 가열하여 70℃ 이상 일정온도로 유지하며 고압으로 분사하기 때문에 그 압력으로 인해 비산먼지가 주변으로 발생되어 도심지 주변 오염 및 인체 호흡기 피해가 발생할 수 있다. 건설현장에서 인명피해를 줄이고자 중대재해처벌법이 2022년 1월 27일 시행된 가운데 기존 방수공사에서 사용되는 인화성 물질은 방수공사 작업과정이나 후속공정 공사에서 화재로까지 이어질 수 있다. 이에 극동크리트㈜와 ㈜행림종합건축사사무소, 동서하이테크㈜는 PVC보강형 방수시트에 가교폼시트를 결합한 복합방수시트와 접합부에 수작업형 폴리우레아를 활용한 복합방수공법을 개발했다.  바탕면 습기 분산, 방수층 부풀음 방지 가능 신기술은 개발과정에서부터 사회적으로 이슈가 되고 있는 시공현장 및 작업자의 안전을 확보하기 위하여 무용제 기준의 방수공법을 구성하고, 속경성 도막방수재를 사용하여 공기단축과 공정을 간소화했다. 또한 PVC보강 고분자계시트가 일체화된 복합시트를 개발하여 방수층 수밀성능을 확보했다. 이와 같은 내구성 향상으로 별도의 도막층을 시공을 하지 않아도 시트의 우수한 방수성능 및 안정성을 확보할 수 있다. 아울러 바탕면의 습기를 일정한 간격으로 분산시키고 탈기장치로 신속하게 이동시켜 방수층의 부풀음을 효과적으로 방지할 수 있도록 설계됐다. 또한 비노출 적용 시 폼층 및 필름층 대신 컴파운드를 적용하여 보다 비노출 환경에 적합하도록 개발됐다. 주 방수층으로 사용되는 ALL-IN 복합시트는 PVC 보강형 복합방수시트로 복합층의 PVC시트와 인장강도 및 길이변화를 향상시키기 위한 보강섬유가 결합된 방수시트로 구성됐다. 또한 ALL-IN 복합시트는 보강복합형 성능기준(KS F 4911)을 만족하였으며 기존 합성고분자계 방수시트에 비해 약 2배 이상 내구성이 상향되도록 개발됐다. 보강 PVC시트 상부면에는 변형 방지와 강도 향상을 위해 TC1000(폴리에스터+섬유)을 하부면에는 바탕면의 균열대응 및 방수시트의 품질안정성을 향상시키기 위해 가교폼층과 필름층을 일체화 형성하여 공장 생산된다. 지금까지 살펴본 바와 같이 접합부 시공성 및 수밀 안정성을 강화한 PVC보강형 방수시트에 가교폼시트를 결합한 복합방수시트와 접합부에 수작업형 폴리우레아를 활용한 복합방수공법은 앞으로 국내외 방수공사 현장에서 활발히 활용될 것으로 기대된다. 김정현 기자 |
|
|
|
|
|
